CIB-205

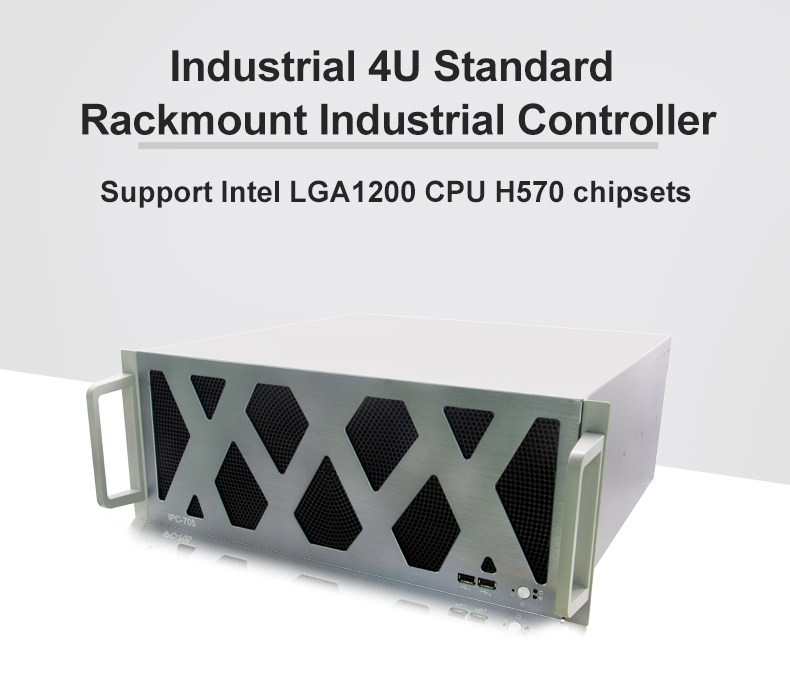

4U rack standard intel LGA1151 Q250 6 Intel I210 LAN 2 * RS232 DB9 COM 4 en 4 sorties GPIO PCIEx16 pc industriel intégré
+852 9458 7694
Description du produit
| Numéro de modèle | IPC-705Z V1.0 | |
| Châssis | Matériau/Structure | Panneau en aluminium, matériau en tôle d'acier galvanisé |
| Couleur | Noir + Gris Sable | |
| Dimensions | L430mm*L424mm*H176mm | |
| Poids (poids nu) | 11,1 kg | |
| Installer | Bureau/Montage en rack 4U | |
| Interface du panneau avant | POUVOIR | 1 * sur la clé, 1 * clé de réinitialisation |
| DIRIGÉ | 1 * indicateur d'alimentation, 1 * indicateur de disque dur | |
| USB | 2 * USB2.0 | |

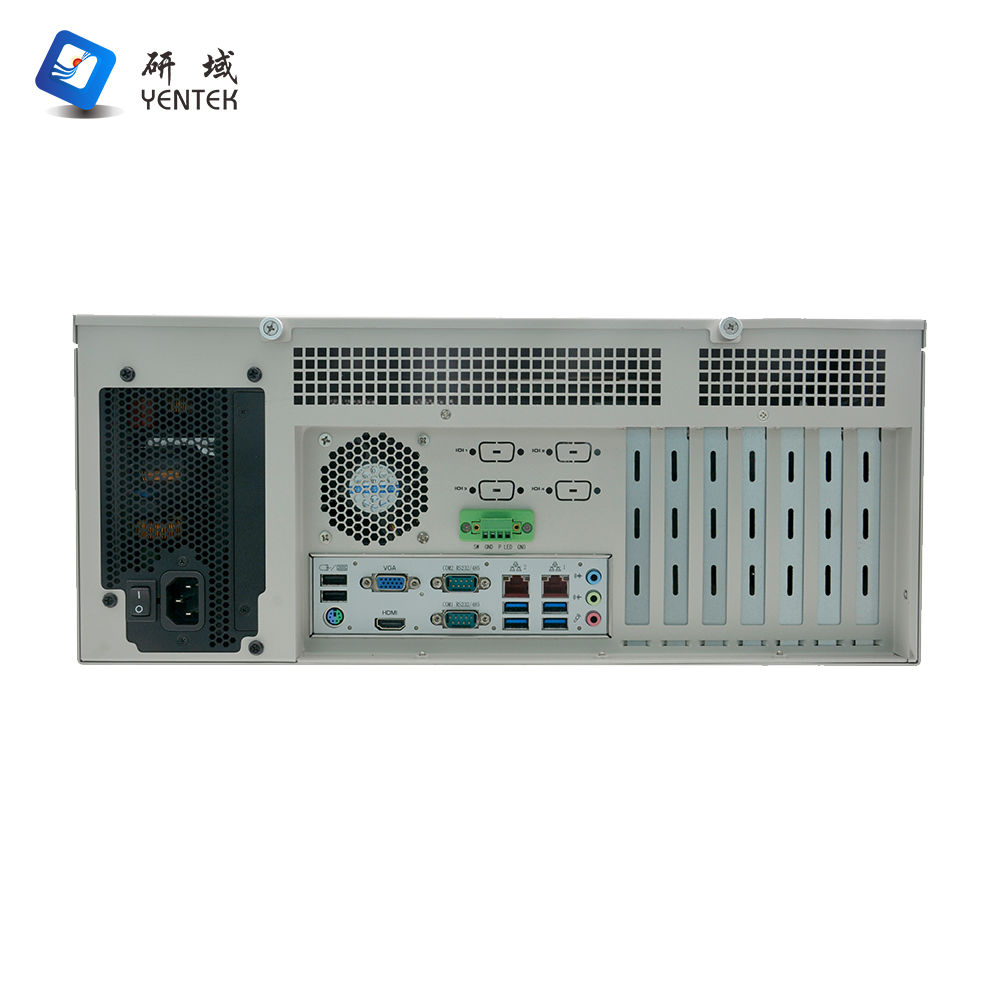

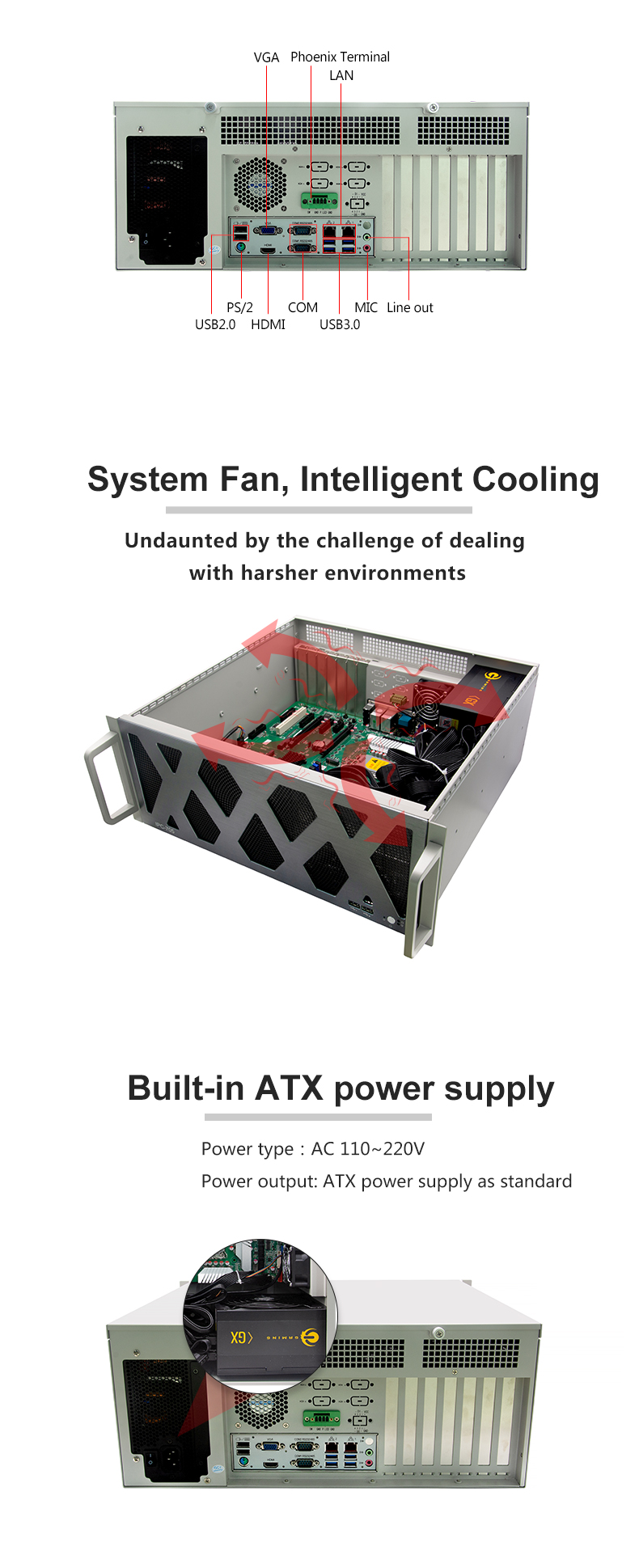

| Interface du panneau arrière | Interface d'affichage | 1 * VGA, 1 * SORTIE HD |
| USB | 6 * USB (la quantité USB2.0/3.0 dépend de la carte mère) | |
| Réseau local | 2 * RJ45 | |
| PS/2 | 1*PS/2 | |
| Fréquence audio | 1 * sortie ligne, 1 * micro | |
| Contact Phénix | 1*4P Phoenix Contact (comprend 1* indicateur d'alimentation/1* signal de mise sous tension) | |
Contact Phoenix 2*5P (prise en charge DIO 8 bits, entrée/sortie opto-isolée 8 bits 2,5KV (alimentation externe 12 ~ 24 V)) (en option) | ||
| COM | 2 ports série RS232/485/422 DB9, extensibles à 4 ports série RS232 DB9 | |
| Stockage | SATA | Baies de disque dur de 2*3,5 pouces |
| Étendre | PCIE/PCI | Prise en charge de 7 emplacements d'extension standard PCIE/PCI |
| Pouvoir | Type de puissance | C.A. 110 ~ 220 V |
| puissance de sortie | Alimentation ATX standard | |
| Environnement | Température de fonctionnement | -10 ℃ ~ 50 ℃ |
| Température de stockage | -20 ℃ ~ 70 ℃ | |
| Humidité relative | 5 % à 95 % d'humidité relative, pas de condensation | |
| Vibrations de travail | 0,5 g rms/5-500 Hz/aléatoire/fonctionnement | |
Informations sur la commande

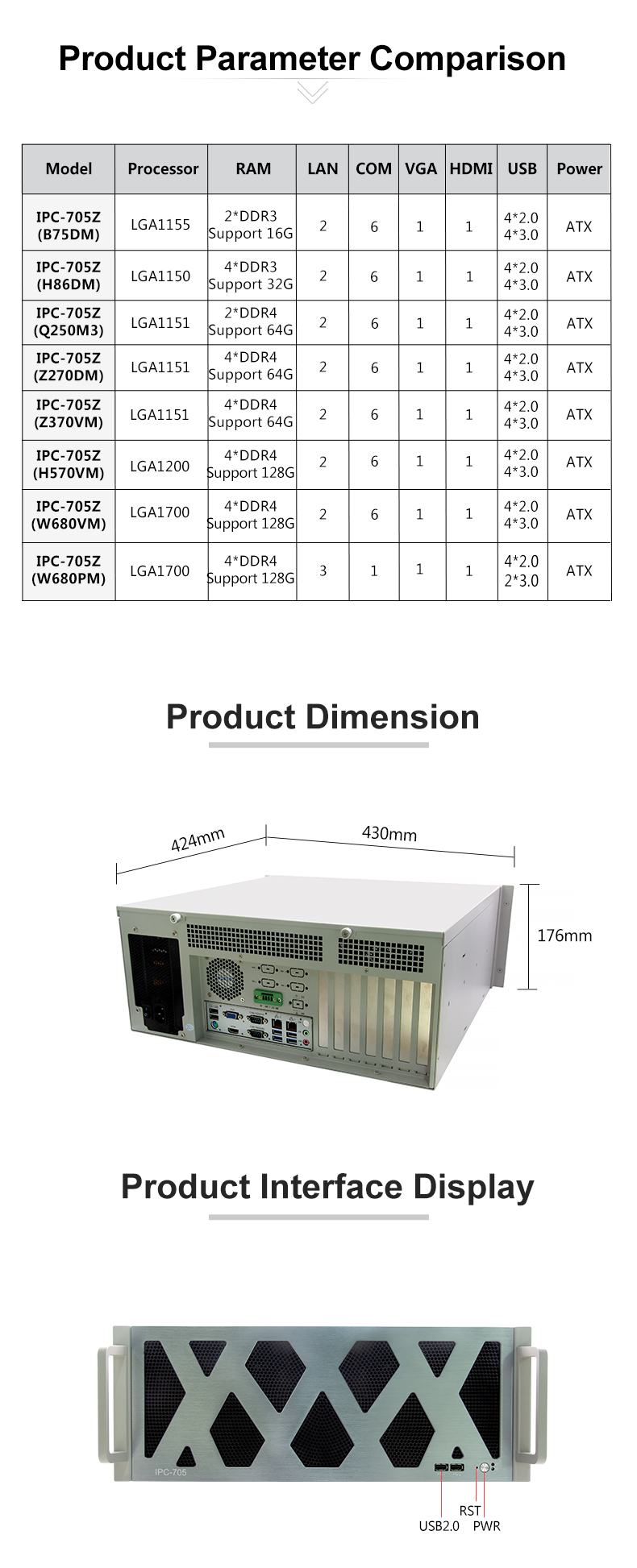

| Non. | Modèle | Processeur | Carte mère | Mémoire | Carte E/S | Réseau local | GPIO | SORTIE HD | COM | VGA | M.2 | USB2.0 | USB3.2 | Pouvoir |
| 1 | IPC-705Z V1.0 (B75DM) | LGA1155 | B75DM | 2 * DDR3 | IPC505-SW | 1*I211 1*I219 | 4 en 4 sorties | 1 | 6 | 1 | 1 | 4 | 4 | ATX |
| 2 | IPC-705Z V1.0 (H86DM) | LGA1151 | H86DM | 4 * DDR3 | IPC505-SW | 2*I210 | 4 en 4 sorties | 1 | 6 | 1 | 4 | 4 | ATX | |
| 3 | IPC-705Z V1.0 (Z270DM) | LGA1151 | Z270DM | 4 * DDR4 | IPC505-SW | 2*I210 | 4 en 4 sorties | 1 | 6 | 1 | 1 | 4 | 4 | ATX |
| 4 | IPC-705Z V1.0 (Z370VM) | LGA1151 | Z370VM | 4 * DDR4 | IPC505-SW | 2*I225 | 4 en 4 sorties | 1 | 6 | 1 | 1 | 4 | 4 | ATX |
| 5 | IPC-705Z V1.0 (H570VM) | LGA1200 | H570VM | 4 * DDR4 | IPC505-SW | 2*I226 | 4 en 4 sorties | 1 | 6 | 1 | 1 | 4 | 4 | ATX |
| 6 | IPC-705Z V1.0 (W680VM ) | LGA1200 | W680VM | 4 * DDR4 | IPC505-SW | 2*I226 | 4 en 4 sorties | 1 | 6 | 1 | 1 | 4 | 4 | ATX |
| 7 | IPC-705Z V1.0 (W680PM) | LGA1200 | W680PM | 4 * DDR4 | IPC505-SW | 2*I210 1*I219 | 4 en 4 sorties | 1 | 6 | 1 | 1 | 4 | 4 | ATX |
| 8 | IPC-705Z V1.0 (Q250M3) | LGA1151 | Q250M3 | 2 * DDR4 | IPC505-SW | 2*I210 | / | 1 | 1 | 1 | 1 | 4 | 2 | ATX |
REMARQUE : 1, 4 entrées 4 sorties GPIO en option, certaines cartes mères ne le prennent pas en charge.
O Liste des accessoires
Non. | Nombre | Descriptif | Quantité | Unité | Note |
| 1 | 03.02.N05-P505L-00 | Cintres ， L176 * W20 * H15mm | 1 | Ensemble | Standard |
| 2 | 03.02.N05-IPC55-10 | Support ， L126 * W28,5 * T4,5 mm | 1 | Ensemble | Standard |
| 3 | 03.03.J01-0H015-00 | Cordon d'alimentation standard national_L = queue de broche de 1,5 m | 1 | Pièces | Standard |
| 4 | 03.03.J01-0H015-00 | Puissance ATX 300 W | 1 | Pièces | Standard |
| 5 | 03.01.DC0-GW850-00 | Puissance ATX 850 W | 1 | Pièces | Facultatif |
| 6 | 03.01.DC0-1200F-12 | Puissance ATX 1 200 W | 1 | Pièces | Facultatif |
| 7 | 01.01.CPM-PCGP-100 | IPC-GPIO8, cartes adaptateur GPIO 4 entrées 4 sorties | 1 | Pièces | Facultatif |
| 8 | 03.03.K18-25420-35 | Câble adaptateur 4 entrées 4 sorties | 1 | Pièces | Facultatif |
