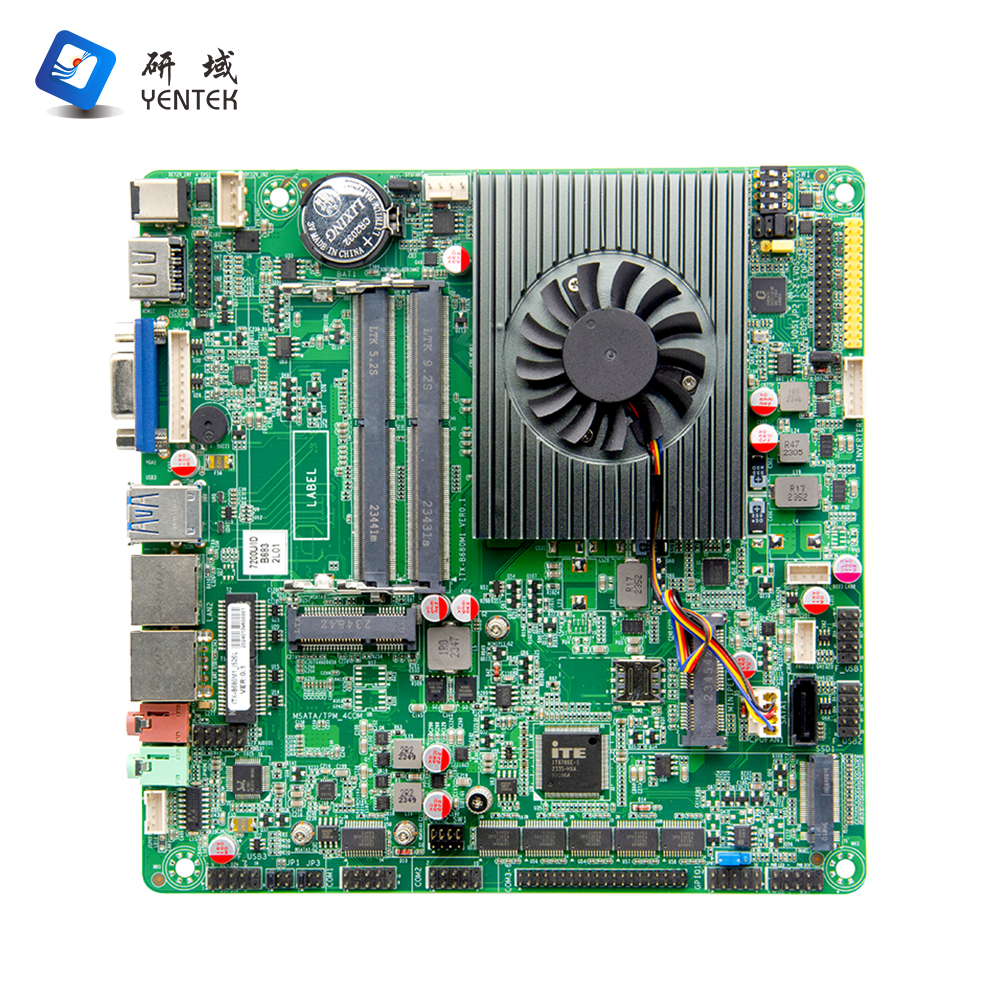

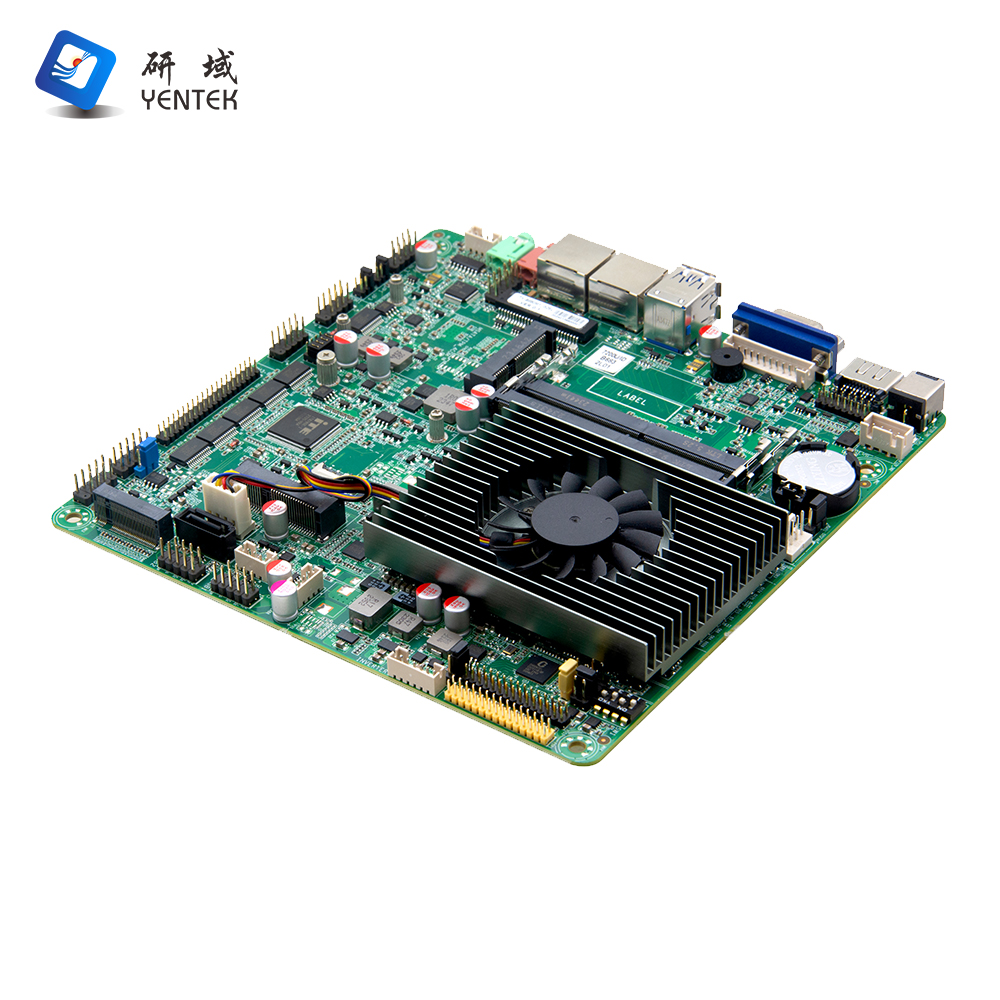

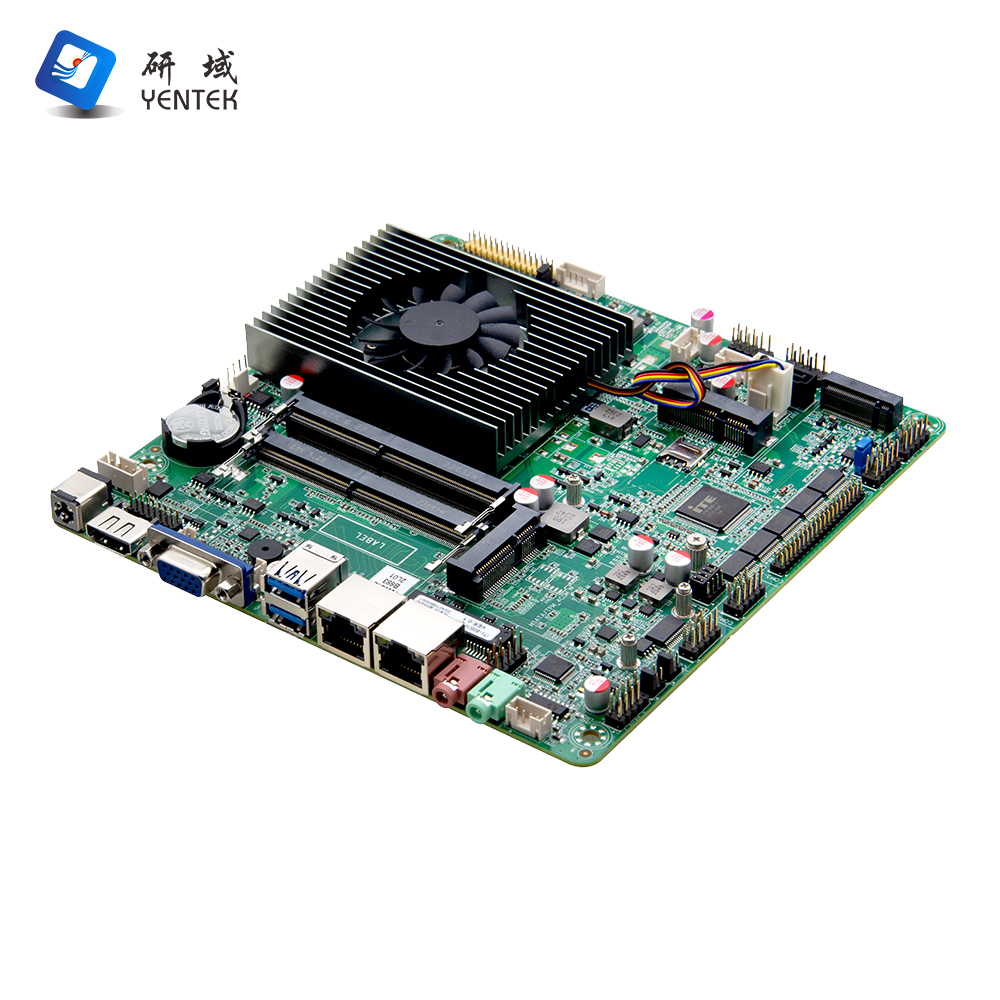

ITX-B683_I522L
Processeur quad-thread double cœur Intel®l5-6300U2,4 GHz, TDP 15 W
+852 9458 7694
| Modèle de produit | ITX-B680M1_I526L VER:0.1(7200U) |
| Processeur | Processeur quad-thread double cœur Intel®I5-7200U 2,5 GHz intégré, TDP 15 W |
| Compatible avec les processeurs Intel® Skylake-U/Kabylake-U Pentium/Celeron/I3/I5/I7 basse consommation | |
| Jeu de puces | SOC |
| Mémoire interne | 2 * emplacements DDR4 SODIMM, prenant en charge une mémoire de 2133 MHz et un maximum de 32 Go de mémoire |
| Montrer | Intel®HD Graphics S620 intégré, prise en charge DirectX 12, OpenGL 4.5, prise en charge 4K |
| La résolution maximale prise en charge par le port 1 x VGA est de 1920 x 1200 à 60 Hz. | |
| 1 * port HD OUTPUT1.4, la résolution la plus élevée prise en charge est 4096X2304 @ 24Hz | |
1 * prend en charge l'interface LVDS 24 bits double canal | |
| 1 * interface EDP et interface LVDS pour choisir l'une des deux via le saut | |
| Réseau | 2 * adaptateur réseau Gigabit Intel WGI210AT, prenant en charge les fonctions de réveil réseau et PXE |
| Dépôt | 1 * interface de disque dur SATA3.0, vitesse de transmission jusqu'à 6 Gbit/s |
| 1 * emplacement MSATA, prend en charge le protocole Intel SSD, vitesse de transmission jusqu'à 6 Gbit/s | |
| 1 * emplacement M.2, prenant en charge les SSD M.22280 NVMEPCIE X4 ou SATA | |
| Fréquence de tonalité | Contrôleur audio haute fidélité ALC897 7.1 + 2 canaux intégré, prise en charge MIC, Line_out, amplificateur de puissance |
| Prise en charge de l'amplificateur de puissance 2Ω5W, haut-parleur | |
| Expansion | 1 * emplacement mini-PCIE, prenant en charge le module WIFI/4G |

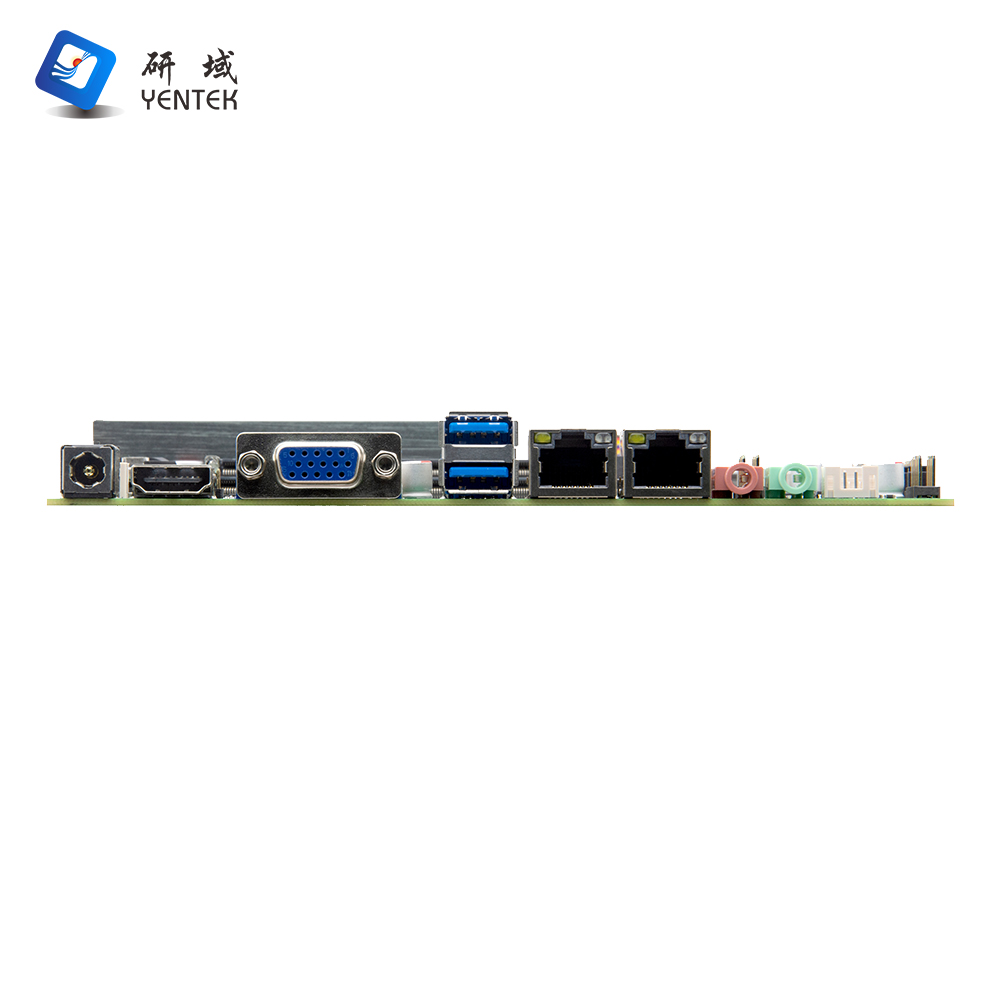

| Ports E/S sur le fond de panier | 2 * ports USB3.0 |
| 1 * port de SORTIE HD | |
| 1 port VGA DB15 | |
| Interface réseau 2* RJ45 Gigabit (LAN1 et USB2.0 double couche) | |
| 1 * sortie ligne (vert), 1 * micro (rouge) | |
| 1 * alimentation DC12V prend en charge l'entrée et la sortie d'alimentation 12V | |
| Interface E/S intégrée | 1 * port JVGA1, 1*12 broches (même signal que le port DB15) |
| 1 * interface de sortie JHD 2*8 broches (même signal que l'interface de sortie HD) | |
| 1 * interface LVDS 2*15 broches, prend en charge le double canal 24 bits | |
| 1 * interface EDP (jaune) 2 * 15 broches, avec LVDS pour l'un des deux via jump | |
1 * interface d'alimentation de rétroéclairage LVDS 1*6 broches | |
| Interface série 6 * RS232, où COM1/2 prend en charge 9 broches en direct, COM2/3 prend en charge la fonction RS485/422 | |
8 * interface USB2.0 2*5 broches | |
| 1 * interface audio avant 2*5 broches | |
| 1 * bouton de commutation du panneau avant et port indicateur 2*5 broches | |
| 1 * port d'alimentation du disque dur 1 * 4 broches | |
| 1 * interface d'amplificateur de puissance 1*4 broches | |
| Interface d'alimentation cc 1*4 broches (interface d'alimentation d'entrée/sortie 12 V) | |
| 1 * emplacement pour carte SIM | |
| Interface du ventilateur | Connecteur de ventilateur intelligent CPU 1*4 broches, connecteur de ventilateur système 1*4 broches |
| GPIO | Prend en charge quatre GPIO d'entrée/sortie |
| BIOS | ROM Flash de 64 Mo |
| Chien de garde | Fonction de réinitialisation matérielle prise en charge (niveau 256, 0 ~ 255 secondes) |
| Système opérateur | Windows 7, Windows 10, Linux |
| Type d'alimentation | Adopter une alimentation DC 12V |
| Température de fonctionnement | -10 ℃ à 60 ℃ |
| Température de stockage | -20℃ à 70℃ |
| Humidité de travail | 5 % à 95 % d'humidité relative, pas de condensation |
| Dimension | 170 mm x 170 mm |
| NON. | Modèle | Processeur | Fréquence | Mémoire | VGA | HD | LVDS | informatique | Réseau local | USB | COM | RS485/422 | Pouvoir |
| 1 | ITX-B680M1_I526L VER:0.1(7200U) | I5-7200U | 2,5G | 2*SODDR4 | 1 | 1 | 2 canaux/24 bits | 1 | 2*210AT | 10 | 6 | COM2/3 | DV12V |
