Description du produit

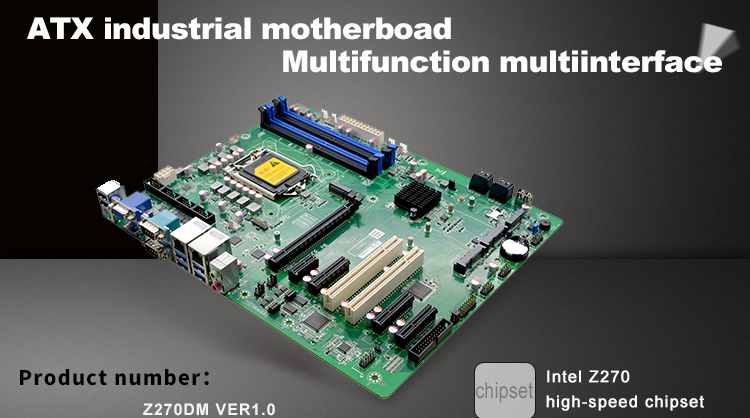

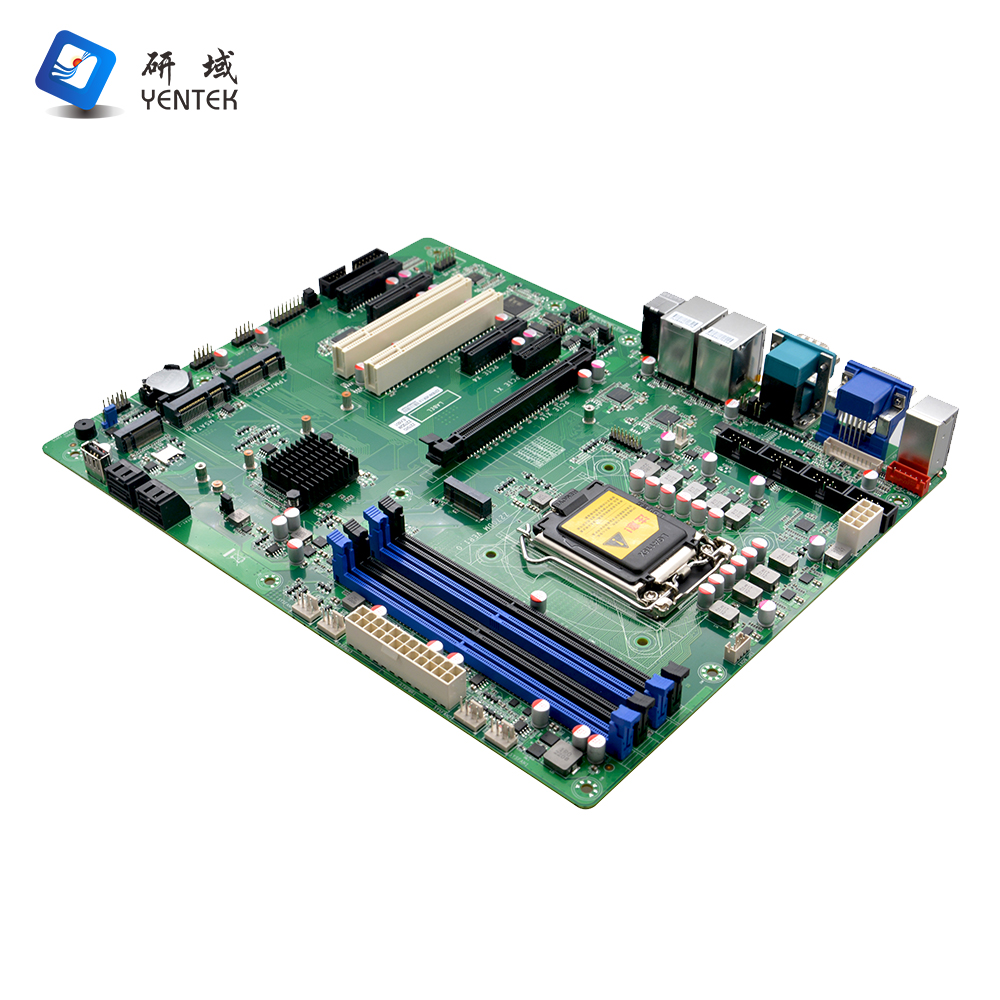

| Modèle de produit | Z270DM VER: 1.0 |

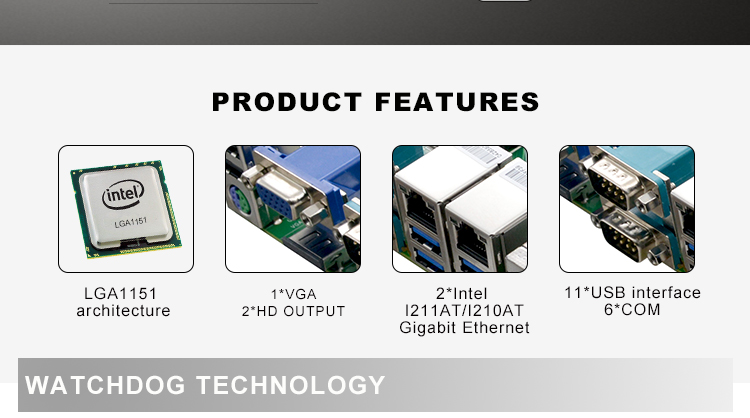

| Processeur | 6e/7e/8e/9e processeurs Celeron/Pentium/Core i3/i5/i7 prenant en charge l'architecture LGA1151 |
| Jeu de puces | Chipset haute vitesse Intel Z270 |
| Mémoire | 4 emplacements DIMM DDR4 pour mémoire double canal 2 133 MHz, mémoire 2 400 MHz, et mémoire 2666 MHz, avec un maximum de 64 Go |
| Afficher | Contrôleur graphique Intel® HD intégré avec 1 port VGA et 2 ports HD OUTPUT1.4, Prend en charge l'affichage simple, le mode double affichage et le mode étendu |
| Réseau | 2 * adaptateur réseau Gigabit Intel I211AT/I210AT, prenant en charge les fonctions de réveil et PXE |
| Dépôt | Interface de disque dur 4 * SATA3.0, vitesse de transmission SATA jusqu'à 6 Gbit/s |
| 1 * interface MSATA, prise en charge du protocole Intel SSD, taux de transmission jusqu'à 6 Gbit/s | |
| 1 * emplacement M.2, prend en charge M.2 2280 NVME PCIE x1 (PCB V1.0 prend en charge x1 uniquement, PCB V1.1 prend en charge x1/SATA) | |
| Fréquence de tonalité | Contrôleur audio haute fidélité ALC888S intégré, prise en charge du micro, sortie ligne |
| Emplacement d'extension | 1 PCIE3.0x16 |
| 3 x PCIE3.0x4 | |
| 1 * PCIE3.0x1 | |
| 2*PCI | |
1 * emplacement Mini-PCIE avec prise en charge WiFi (TPM-4COM peut être utilisé pour étendre quatre ports série et le BIOS correspondant est requis) 1 * emplacement M.2, 2242/2250, prise en charge 4G/5G | |

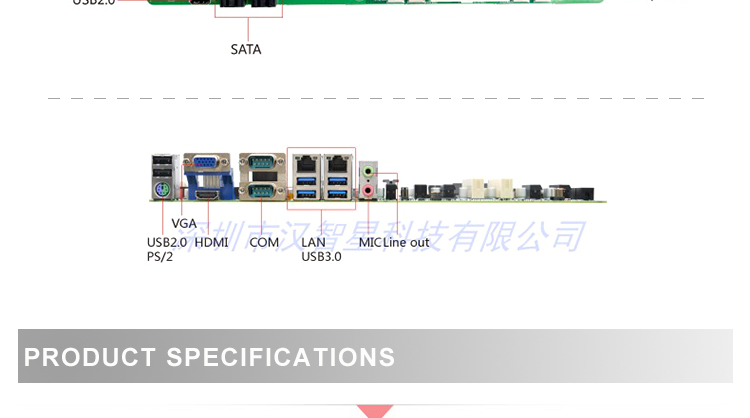

| Ports E/S sur le fond de panier | 1 * interface clavier et souris PS/2 |
| 1 port d'affichage VGA | |
| 1 * interface d'affichage de sortie HD | |
| 2 * port série RS232, COM1/2 prend en charge la fonction live 5 V/12 V, COM1/2 prend en charge la fonction RS485/422. | |
| Interface réseau 2 * RJ45 Gigabit | |
| 2 * ports USB 2.0 | |
| 4 * interfaces USB 3.0 | |
| 1 * interface de sortie ligne (vert), 1 * interface micro (rouge) | |

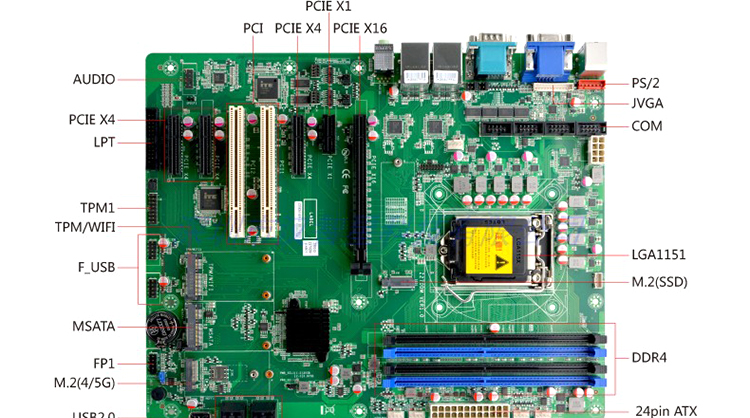

| Interface E/S intégrée | 1 * interface clavier et souris PS/2 1 * broche de rangée 6 broches et signal UK1 |
| 1 * port JVGA 1 * rangée de broches 12 broches, le même signal que le VGA externe | |
| 1 * port de SORTIE JHD 2 * broches de rangée 8pin | |
| 4 x port série RS232 2 x broches à 5 broches | |
1 * interface audio avant Broches de rangée 2 * 5 broches | |
| 4 * port USB 2.0 broches de rangée 2 * 5 broches | |
1 * port USB2.0 USB-TYPE A | |
| 1 * port TPM broches de rangée 2 * 8 broches | |
| 1 * boutons de fonction du panneau avant et ports d'indicateur broches de rangée 2 * 5 broches | |
| 1 * LPT 2*13 broches de rangée (port d'impression par défaut, peut être transformé en GPIO, besoin de brosser pour configurer le BIOS GPIO) | |
| Interface d'entrée d'alimentation ATX 1*24 broches Interface d'entrée d'alimentation ATX 1*8 broches | |
| Interface du ventilateur | Interface de ventilateur intelligente CPU 1*4 broches, interface de ventilateur intelligente du système 4*4 broches |
| GPIO | Prend en charge quatre fonctions GPIO d'entrée/sortie |
| BIOS | ROM Flash de 64 Mo |

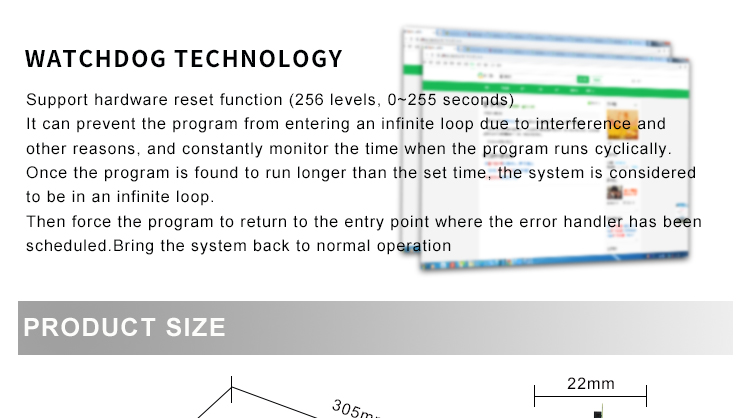

| Chien de garde | Fonction de réinitialisation matérielle prise en charge (niveau 256, 0 ~ 255 secondes) |
| Système opérateur | Windows 7/10/Linux |
| Type d'alimentation | Alimentation ATX |
| Température de fonctionnement | 0℃ à 60℃ |
| Température de stockage | -20 ℃ à 70 ℃ |
| Humidité de travail | 5 % à 95 % d'humidité relative, pas de condensation |

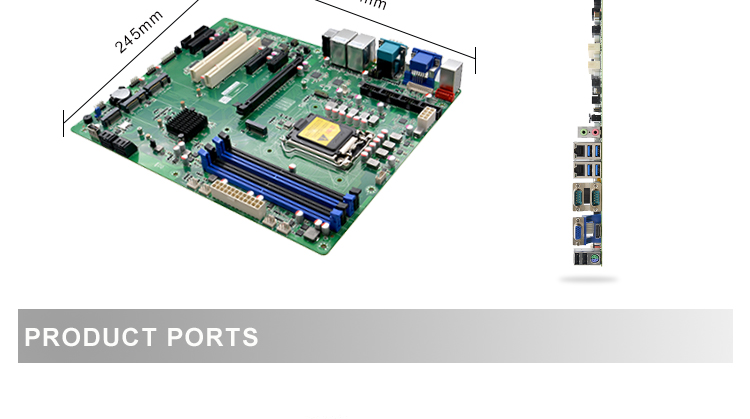

| Dimension | 305 mm * 245 mm (ATX) |
Informations sur la commande
| NON. | Modèle | Processeur | Pont Sud | Mémoire | VGA | SORTIE HD | Réseau local | USB | COM | RS485/RS422 | Pouvoir |
| 1 | Z270DM VER: 1.0 | LGA1151 | Z270 | 4 * DDR4 | 1 | 2 | 2*I211AT | 11 | 6 | 2 | ATX |
| 2 | Z270VM VER: 1.0 | LGA1151 | Z370 | 4 * DDR4 | 1 | 2 | 2 * I225V | 11 | 6 | 2 | ATX |
